Kundenspezifisches Design und Herstellung von Aluminium-Kühlkörpern



   Da elektronische Geräte immer anspruchsvoller werden, erfordern sie ein höheres Maß an Leistung und Zuverlässigkeit. Eine wichtige Komponente in der Elektronik ist der Kühlkörper. Er trägt dazu bei, die von elektronischen Bauteilen erzeugte Wärme abzuleiten und so eine Überhitzung und Fehlfunktion zu verhindern. Ein kundenspezifischer Kühlkörper kann ein besseres Wärmemanagement für elektronische Geräte ermöglichen, die eine leistungsstarke Kühlung erfordern.





Arten von Aluminium-Kühlkörpern



Aluminium ist ein beliebtes Material für Kühlkörper, da es leicht ist, eine gute Wärmeleitfähigkeit aufweist und außerdem einfach herzustellen ist. Es gibt vier Haupttypen von Aluminium-Kühlkörpern: extrudierte Kühlkörper, geklebte Kühlrippen, geschälte Kühlrippen und gefaltete Kühlrippen.



1. Extrudierte Kühlkörper

Extrudierte Kühlkörper werden hergestellt, indem ein Aluminiumbarren durch eine Matrize gedrückt wird, um ein Extrusionsprofil zu erzeugen. Anschließend wird das Profil auf die erforderliche Länge geschnitten und kann mithilfe der CNC-Bearbeitung weiter bearbeitet werden. Extrudierte Kühlkörper sind eine kostengünstige Lösung für Anwendungen wie LED-Beleuchtung, bei denen eine individuelle Form erforderlich ist.Extrudierte Kühlkörper haben eine große Oberfläche, die eine größere Fläche zur Wärmeableitung bietet.

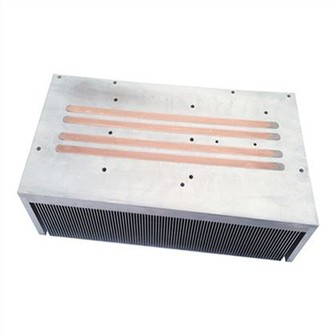

2. Geklebte Kühlrippen

Geklebte Kühlkörper werden hergestellt, indem Rippen mithilfe eines Klebstoffs, typischerweise eines Epoxidharzes, in eine Grundplatte eingefügt werden. Kühlkörper mit geklebten Lamellen können in einer Vielzahl von Formen und Größen hergestellt werden, was sie ideal für kundenspezifische Kühlkörperdesigns macht.Geklebte Kühlkörper können in Anwendungen eingesetzt werden, bei denen ein hohes Maß an Wärmeübertragung erforderlich ist, beispielsweise in Leistungsverstärkern oder Netzteilen. Der zur Verklebung der Lamellen mit der Grundplatte verwendete Kleber muss eine gute Wärmeleitfähigkeit aufweisen, um eine effektive Wärmeableitung zu gewährleisten.





3. Geschälte Kühlkörper

Aluminium-Schälkühlkörper werden hergestellt, indem die Bleche mit einem speziellen Schälwerkzeug von einem Aluminiumblock abgezogen werden. Die Schälrippen sind sehr dünn und haben eine große Oberfläche, was eine hervorragende Wärmeableitung ermöglicht.Skived-Kühlkörper eignen sich für Hochleistungskühlungsanwendungen wie CPU oder GPU. Der Schälprozess ermöglicht einen sehr präzisen Lamellenabstand und eine sehr genaue Dicke, die für spezifische Kühlanforderungen optimiert werden können.





4. Gefaltete Kühlrippen

Kühlrippen mit gefalteten Lamellen werden hergestellt, indem ein Aluminiumblech zu einem U-förmigen Profil gefaltet wird, das dann auf eine Grundplatte gelötet wird. Die Lamellen entstehen, indem das U-förmige Profil eingeschnitten und nach außen gebogen wird.Kühlrippen mit gefalteten Lamellen sind vielseitig und können in vielen verschiedenen Formen und Größen hergestellt werden. Sie sind zudem sehr leicht und verfügen über eine hohe Wärmeleistung. Kühlrippen mit gefalteten Lamellen werden häufig in Anwendungen mit begrenztem Platzangebot eingesetzt, da sie weniger Platz beanspruchen als andere Kühlkörpertypen.





Wie Aluminium-Kühlkörper funktionieren



Kühlkörper funktionieren, indem sie Wärme von einer elektronischen Komponente ableiten und an die Umgebung abgeben, wobei sie sich dabei das Prinzip der Wärmeleitfähigkeit zunutze machen.Wenn elektronische Komponenten Wärme erzeugen, wird die Wärme über ein thermisches Schnittstellenmaterial (TIM) an den Kühlkörper übertragen. Die Wärme wird dann durch die Aluminiumlamellen an die Oberfläche des Kühlkörpers geleitet, wo sie an die Umgebungsluft abgegeben wird.Um eine optimale Wärmeableitung zu gewährleisten, müssen Kühlkörper so konstruiert sein, dass sie eine große Oberfläche haben und eine gute Luftzirkulation ermöglichen. Dies kann durch die Herstellung von Rippen am Kühlkörper erreicht werden, die die Oberfläche vergrößern, oder durch den Einsatz von Wärmemanagementtechniken wie Wärmerohren, die die Wärme an einen entfernten Teil des Kühlkörpers übertragen, wo sie effektiver abgeführt werden kann.







Verschiedene Kühlkörper

Thermische Simulation

Fabrik und Werkstatt



Zertifikate





  Sinda Thermal ist ein führender Thermohersteller in China. Unser Werk wurde 2014 gegründet und befindet sich in der chinesischen Stadt Dongguan. Wir bieten verschiedene Kühlkörper und andere Edelmetallteile an. Unser Werk verfügt über 30 fortschrittliche und hochwertige CNC-Maschinen und Stanzmaschinen, außerdem verfügen wir über zahlreiche Test- und Experimentierinstrumente und ein professionelles Ingenieurteam, sodass unser Unternehmen qualitativ hochwertige Produkte mit hoher Präzision und hervorragender thermischer Leistung herstellen und liefern kann. Sinda Thermal ist auf eine Reihe von Kühlkörpern spezialisiert, die häufig in der neuen Stromversorgung, in Fahrzeugen mit neuer Energie, in der Telekommunikation, in Servern, bei IGBT und in Madical eingesetzt werden. Alle Produkte entsprechen dem Rohs/Reach-Standard und das Werk ist nach ISO9001 und ISO14001 qualifiziert. Unser Unternehmen ist ein Partner vieler Kunden für gute Qualität, exzellenten Service und wettbewerbsfähige Preise. Sinda Thermal ist ein großartiger Hersteller von Kühlkörpern für globale Kunden.


FAQ
1. F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind ein führender Kühlkörperhersteller, unsere Fabrik wurde vor über 8 Jahren gegründet, wir sind professionell und erfahren.

2. F: Können Sie einen OEM/ODM-Service anbieten?
A: Ja, OEM/ODM sind verfügbar.

3. F: Gibt es ein MOQ-Limit?
A: Nein, wir richten kein MOQ ein, Prototypenmuster sind verfügbar.

4. F: Wie lange dauert die Produktion?
A: Für Prototypenmuster beträgt die Vorlaufzeit 1-2 Wochen, für die Massenproduktion beträgt die Vorlaufzeit 4-6 Wochen.

5. F: Kann ich Ihre Fabrik besichtigen?
A: Ja, willkommen bei Sinda Thermal.
