Kupfer-Heatpipe-Basiswissen
Die Heatpipe ist eine Art Wärmeübertragungselement, das das Wärmeleitungsprinzip und die schnelle Wärmeübertragungseigenschaft des Kühlmediums voll ausnutzt. Die Wärme des heißen Objekts wird durch das Wärmerohr schnell zur Außenseite der Wärmequelle übertragen, und seine Wärmeleitfähigkeit hat die jedes bekannten Metalls bei weitem übertroffen.
Aufgrund der Existenz der Heatpipe-Technologie haben die Menschen die Designidee des traditionellen Kühlkörpers geändert und den traditionellen Kühlmodus beseitigt, bei dem man sich einfach auf Lüfter mit großem Luftvolumen verlässt, um eine bessere Kühlwirkung zu erzielen. Stattdessen wird ein neuer Kühlmodus mit Lüfter mit niedriger Drehzahl und geringem Luftvolumen und Heatpipe-Technologie verwendet. Die Heatpipe-Technologie bietet eine Chance für die stille Ära des PCs.
Arbeitsprinzip:
Wenn ein Ende des Wärmerohrs erhitzt wird, verdampft und verdampft die Flüssigkeit im Kapillarkern, und der Dampf strömt unter einem kleinen Druckunterschied zum anderen Ende, um Wärme freizusetzen und zu einer Flüssigkeit zu kondensieren. Die Flüssigkeit fließt dann unter Einwirkung der Kapillarkraft (oder der Schwerkraft) entlang des porösen Materials zurück zum Verdampfungsabschnitt. In diesem Zyklus wird die Wärme von einem Ende zum anderen übertragen.
Nutzen und Vorteile:
1. Die hohe Wärmeleitfähigkeit beruht hauptsächlich auf der Wärmeübertragung des Dampf-Flüssigkeits-Phasenwechsels der Arbeitsflüssigkeit, und der Wärmewiderstand ist sehr gering, daher hat es eine hohe Wärmeleitfähigkeit.
2. Hervorragende isotherme Eigenschaft Der Dampf im inneren Hohlraum des Wärmerohrs befindet sich in einem gesättigten Zustand, und der Druck des gesättigten Dampfs hängt von der Sättigungstemperatur ab. Der Druckabfall des gesättigten Dampfes vom Verdampfungsabschnitt zum Kondensationsabschnitt ist sehr gering, sodass das Wärmerohr hervorragende isotherme Eigenschaften aufweist.
3. Schwankungen des Wärmeflusses . Das Wärmerohr kann unabhängig voneinander die Heizfläche des Verdampfungsabschnitts oder des Kondensationsabschnitts verändern, dh es kann mit einer kleineren Heizfläche Wärme aufnehmen und mit einer größeren Kühlfläche Wärme abgeben und umgekehrt. Dies kann den Wärmefluss verändern und einige Wärmeübertragungsprobleme lösen, die mit anderen Methoden schwer zu lösen sind.
4. Umkehrbarkeit der Wärmeflussrichtung Ein horizontal angeordnetes Wärmerohr mit Kern kann, da seine innere Zirkulationskraft Kapillarkraft ist, als Verdampfungsabschnitt verwendet werden, wenn eines der Enden erhitzt wird, und als Kondensationsabschnitt, wenn das andere Ende nach außen gekühlt wird. Diese Funktion kann zum Abflachen der Raumtemperatur von Raumfahrzeugen und künstlichen Satelliten sowie von chemischen Reaktoren und anderen Geräten verwendet werden, die zuerst Wärme abgeben und dann Wärme absorbieren.
5. Konstante Temperaturcharakteristik: Der Wärmewiderstand jedes Teils des gewöhnlichen Wärmerohrs ändert sich grundsätzlich nicht mit der Änderung der Erwärmung, aber das variable Wärmeübertragungsrohr lässt den Wärmewiderstand des Kondensationsabschnitts mit zunehmender Erwärmung abnehmen und mit ansteigen die Abnahme der Heizung. Auf diese Weise ändert sich die Dampftemperatur sehr wenig, wenn sich die Heizmenge des Wärmerohrs stark ändert, und die Temperatur wird gesteuert. Dies ist die konstante Temperaturcharakteristik des Wärmerohrs.
6. Anpassungsfähigkeit an die Umgebung Die Form des Wärmerohrs kann mit den Bedingungen der Wärmequelle und der Kältequelle variieren.

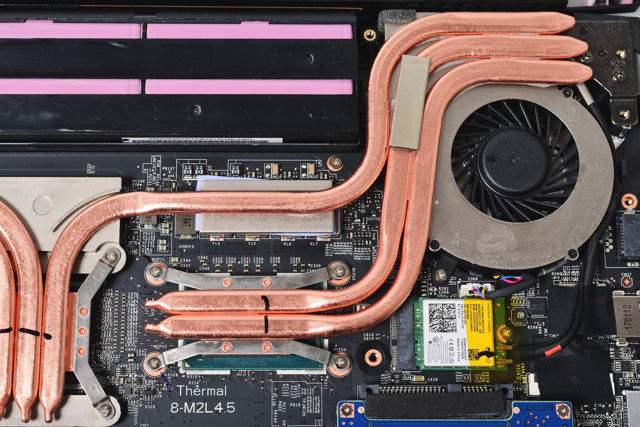

Heatpipes werden häufig in aktuellen Wärmeableitungsdesigns verwendet, einschließlich unserer üblichen Notebook-Computer, Mobiltelefone usw. Die folgenden Faktoren sollten bei der Konstruktion von Heatpipes berücksichtigt werden: Wärmelast oder zu übertragende Wärme; Betriebstemperatur; Rohr; Arbeitsflüssigkeit; Kapillarstruktur; Länge und Durchmesser des Wärmerohres; Kontaktlänge der Verdampfungszone; Kontaktlänge des Kompensationsbereichs; Richtung; Der Effekt des Biegens und Abflachens von Wärmerohren usw.
