Thermisches Design für PCB-Anwendungen
Beim PCB-Design ist das Schaltungsdesign für Ingenieure das grundlegendste. Viele Ingenieure neigen jedoch dazu, beim komplexen und schwierigen PCB-Design vorsichtig zu sein, ignorieren jedoch einige Punkte, auf die beim grundlegenden PCB-Design geachtet werden muss, was zu Fehlern führt. Der perfekte Schaltplan kann bei der Umwandlung in eine Leiterplatte Probleme haben oder völlig zusammenbrechen. Um Ingenieuren dabei zu helfen, Designänderungen zu reduzieren und die Arbeitseffizienz beim PCB-Design zu verbessern, werden in diesem Dokument mehrere Aspekte vorgestellt, die im Prozess des PCB-Designs beachtet werden sollten.
Thermisches Kühlmaterial:
Beim Entwurf von Leiterplatten umfasst der Entwurf des Wärmeableitungssystems die Auswahl der Kühlmethode und der Wärmeableitungskomponenten sowie die Berücksichtigung des Kälteausdehnungskoeffizienten. Derzeit sind die üblichen Methoden zur Wärmeableitung von Leiterplatten: Wärmeableitung durch die Leiterplatte selbst, Hinzufügen von Heizkörpern und Wärmeleitplatinen zur Leiterplatte.
Komponentenauswahl und Layout im PCB-Design
Beim PCB-Design müssen wir uns zweifellos mit der Auswahl der Komponenten auseinandersetzen. Die Spezifikationen jeder Komponente sind unterschiedlich und die Auswahl geeigneter elektronischer Komponenten ist für die Heizungssteuerung von Leiterplatten sehr wichtig. Auch das Layout bedarf besonderer Beachtung. Wenn viele Komponenten zusammenkommen, können sie mehr Wärme erzeugen, was zu einer Verformung und Ablösung der Lötstoppschicht führt und sogar die gesamte Leiterplatte entzünden kann. Daher müssen PCB-Design- und Layout-Ingenieure zusammenarbeiten, um sicherzustellen, dass die Komponenten ein geeignetes Layout haben.
Design für Testbarkeit
Mit der Miniaturisierung elektronischer Produkte wird der Abstand der Komponenten immer kleiner und die Einbaudichte immer größer. Es gibt immer weniger Schaltungsknoten zum Testen, sodass es immer schwieriger wird, die Leiterplattenbaugruppe online zu testen. Daher sollten wir beim Entwurf der Leiterplatte die elektrischen, physikalischen und mechanischen Bedingungen der Testbarkeit der Leiterplatte vollständig berücksichtigen und zum Testen geeignete mechanische und elektronische Geräte verwenden.

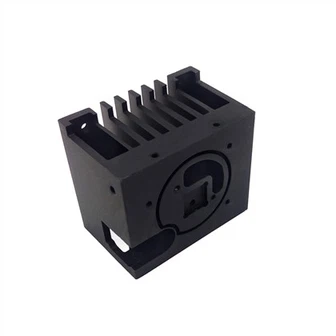

Die Wahl des Kühlkörpers:
Die Funktion des Kühlers besteht darin, die Wärme von den Heizteilen der Leiterplatte auf den Kühlkörper zu übertragen und die Wärme mithilfe des Kühlsystems an die Luft abzugeben, um die optimale Arbeitstemperatur der Leiterplatte sicherzustellen. Wählen Sie je nach Spezifikation und Wärmebedarf der Leiterplatte die geeignete Größe des Heizkörpers aus, um die Lebensdauer der Leiterplatte zu verlängern.
Wenn die Bedingungen es zulassen, ist es notwendig, eine Analyse der thermischen Effizienz der gedruckten Schaltung durchzuführen. Das Softwaremodul zur Analyse des thermischen Effizienzindex, das einigen professionellen PCB-Designsoftwares hinzugefügt wird, kann Designern dabei helfen, das Schaltungsdesign zu optimieren.
