Schaltnetzteil-Thermolösungen

Die Wärmeableitung ist eine wichtige Voraussetzung für den sicheren und zuverlässigen Betrieb des Schaltnetzteils. Wenn die Temperatur zu hoch ist, ändert sich der Leistungsindex des Netzteils und sogar der Ausfall des Netzteils wird verursacht. Daher besteht die grundlegende Aufgabe des Wärmeableitungsdesigns darin, den Temperaturanstieg so zu kontrollieren, dass er die angegebene Zuverlässigkeitsgrenze nicht überschreitet.

TDie Komponenten des Schaltnetzteils haben bestimmte Anforderungen an den Arbeitstemperaturbereich. Wenn die Temperatur ihre Grenze überschreitet, führt dies zu einer Änderung des Arbeitszustands der Stromversorgung, so dass die elektronische Ausrüstung nicht stabil und zuverlässig arbeiten, ihre Lebensdauer verkürzen und sogar die Beschädigung der elektronischen Ausrüstung verursachen kann.

    Daher sollten wir dem thermischen Design des Stromversorgungsschalters mehr Aufmerksamkeit schenken, im Folgenden finden Sie einige Designpunkte als Referenz beim Entwurf der thermischen Lösung für die Geräte:

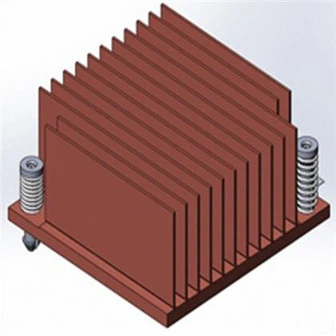

1. Auswahl des Kühlkörpers. Das Prinzip der Kühlkörperauswahl besteht darin, einen Kühlkörper mit geringem Volumen und geringem Gewicht so weit wie möglich unter der Prämisse auszuwählen, eine ausreichende Wärmeableitung zu gewährleisten, um Platz im Inneren zu sparen und das Gesamtgewicht des Netzteils zu reduzieren.

2. Installation des Kühlkörpers. Beim Einbau der Heatink ist so weit wie möglich die Installationsmethode mit geringer Wärmeableitung und Wärmewiderstand zu wählen.

3. Minimieren Sie den Wärmewiderstand der Schnittstelle. Die Oberfläche des Kühlkörpers muss flach und glatt sein und mit Silikonfett oder wärmeleitender Dichtung aufgetragen werden, um den thermischen Kontaktwiderstand zwischen dem Heizkörper und dem Leistungshalbleiter zu verringern.

4. Kühlkörper-Oberflächenbehandlung. Um die Strahlungskapazität des Kühlkörpers zu erhöhen, kann die Oberfläche des Kühlkörpers mit einer Schicht hoher Strahlungskoeffizientenbeschichtung wie schwarzer Farbe oder Oxid beschichtet werden. Der Heizkörper mit schwarzer Beschichtung ist zu bevorzugen und die Beschichtung ist vor Beschädigungen zu schützen.

5. Einbaulage des Leistungshalbleiters. Der Leistungshalbleiter muss in der Mitte des Kühlkörpers installiert werden, damit der Kühlkörper gleichmäßig beheizt werden kann und die Wärmeableitungseffizienz verbessert wird.

6. Position des Kühlkörpers. Der Kühlkörper muss so weit wie möglich in direktem Kontakt mit dem Luftstrom außerhalb der Stromversorgung stehen, um die Umgebungstemperatur zu senken. Gleichzeitig kann der Effekt der konvektiven Wärmeübertragung des Heizkörpers verbessert werden.
