Einführung in verschiedene Kühlkörper
Der Kühlkörper ist ein Gerät zum einfachen Erwärmen elektronischer Komponenten in Elektrogeräten. Es besteht hauptsächlich aus Aluminiumlegierung, Messing oder Bronze in Platten, Blechen, Mehrfachblechen usw. Zum Beispiel sollte ein beträchtlicher Kühlkörper für die CPU in einem Computer verwendet werden und ein Kühlkörper für die Leistungsröhre, die Leitungsröhre und Endstufenröhre im Fernseher. Generell ist während des Einsatzes des Kühlkörpers eine Schicht wärmeleitfähiges Silikonfett auf die Kontaktfläche zwischen den elektronischen Bauteilen und dem Kühlkörper aufzutragen, damit die von den Bauteilen abgegebene Wärme besser auf den Kühlkörper übertragen werden kann , und dann über den Kühlkörper an die Umgebungsluft verteilt.
Heizkörper können in die folgenden Haupttypen unterteilt werden:
Extrusionskühlkörper:
Dies ist ein ausgezeichnetes Wärmeproduktmaterial, das in der modernen Wärmeableitung weit verbreitet ist. Der Großteil der Industrie verwendet 6063 T5 hochwertiges Aluminium mit einer Reinheit von mehr als 98%. Es hat eine starke Wärmeleitfähigkeit, eine geringe Dichte und einen niedrigen Preis, so dass es von großen Herstellern bevorzugt wird.
Schmieden des Kühlkörpers:
Beim Schmieden von Kühlkörpern werden metallische Werkstoffe mit sehr hohem Druck in das Gesenk gepresste Stanzen, um die Flossen zu formen. Das mögliche Problem bei dem Prozess besteht darin, dass die Materialien in der Matrize behindern, was zu einer ungleichmäßigen Höhe führt. Warmschmieden ist relativ einfach, während Kaltschmieden dichte und starke Rippen erzeugen kann. Zu den Vorteilen des Schmiedens zählen hohe Festigkeit, geringe Oberflächenrauheit und Materialgleichmäßigkeit. Der geschmiedete Kühlkörper hat ein hohes Aspektverhältnis.
Gefalteter Kühlkörper:
Kühlkörperbaugruppe mit gefalteten Rippen und Verfahren zum Herstellen einer Kühlkörperbaugruppe mit gefalteten Rippen zur Verwendung als Kühllösung in Mikroelektronik- und/oder Telekommunikationsanwendungen. Die Kühlkörperbaugruppe wird gebildet, indem ein Blech oder eine Paste aus Sn-Zn-Lot auf eine Kupfergrundplatte aufgebracht wird, eine oder mehrere gefaltete Aluminiumrippenbaugruppen auf dem Lötblech oder der Lötpaste platziert werden, die Grundplatte, die gefaltete Rippenbaugruppe und das Lot erhitzt werden auf eine Temperatur, die die Liquidustemperatur des Lötmittels übersteigt, und Fließenlassen des Lötmittels und Abkühlen des Lötmittels, um eine Lötverbindung zwischen der Grundplatte und der gefalteten Rippenanordnung zu bilden.
Skived Fin Kühlkörper:
Eine Wärmeableitungsvorrichtung wird durch die Skived-Fin-Technologie hergestellt und weist einen wärmeleitenden Abschnitt und eine Vielzahl von Rippen auf. Die Rippen sind einstückig mit dem wärmeleitenden Abschnitt ausgebildet. Jede der Rippen hat eine Vielzahl von Durchgangslöchern, einen oberen Abschnitt und einen unteren Abschnitt. Der untere Abschnitt jeder Rippe ist mit einer Krümmung mit dem wärmeleitenden Abschnitt verbunden. Der wärmeleitende Abschnitt, der an der Unterseite der Wärmeableitungsvorrichtung angeordnet ist, ist einstückig mit den Rippen in einer Metallplatte ausgebildet.

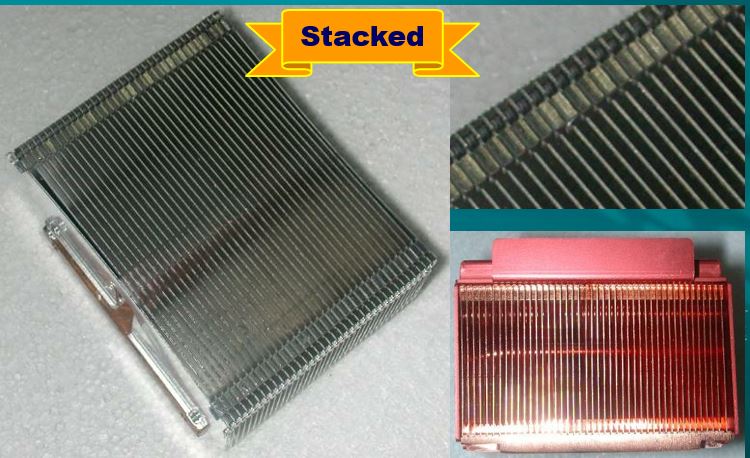

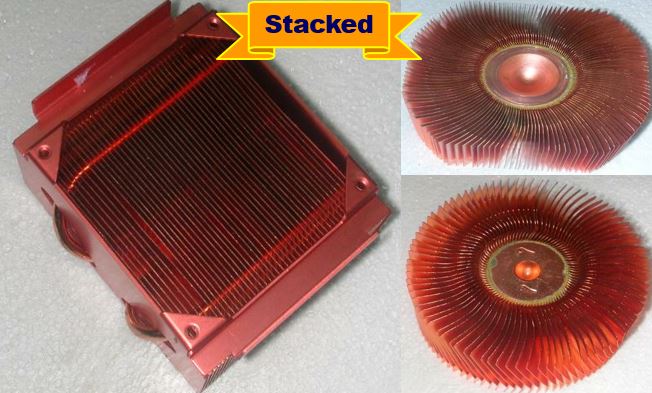

Gestapelter Kühlkörper:
Ein Kühlkörper und ein Verfahren zu seiner Herstellung. Der Kühlkörper umfasst eine Vielzahl von im Wesentlichen ebenen Rippen, jede von im Wesentlichen gleichförmiger Dicke, die in abwechselnder Beziehung zueinander gestapelt sind. Jede Rippe umfasst einen Basisabschnitt, einen oberen Abschnitt, eine Rippenseite und eine Basisseite, wobei die Basisseite jeder Rippe mit der Basisseite benachbarter Rippen verbunden ist, um eine im Wesentlichen ebene Oberfläche zu bilden aneinander und Zusammenfügen der gestapelten Rippen, um den Kühlkörper zu bilden.
Crimpen des Kühlkörpers:
Crimp-Kühlkörper besteht aus drei Hauptteilen: der Nut, der Basis der Rippe und dem Klebstoff, der"verklebt" die Flosse zur Basis. Daher heißt esCrimp-Kühlkörper.
Bearbeitung Kühlkörper:
Die CNC-Bearbeitung von Kühlkörpern ist der schnellste und einfachste Produktionsmodus für die Herstellung von thermischen Kühlkörpern. Anpassungen sind mit verschiedenen Schnittstellenmaterialien, Oberflächen und erweiterten Kühlkörpergrößen für kleinere Rca möglich.
Druckguss-Kühlkörper:
Der Druckguss-Kühlkörper wird auf einem speziellen Druckgusswerkzeug fertiggestellt, das gesamte Produkt wird auf einmal geformt; Geringes Gewicht, kleines Volumen, Modulkombination. Optionale Länge, bequeme Installation; COnduktionskonvektion, große Wärmeableitung, es ist immer noch einer der fortschrittlichsten Umformprozesse bei Pressent.
Es gibt viele Arten von Heizkörpern auf dem Markt. Die Auswahl der für Ihre Produkte geeigneten Wärmeableitungsprodukte ist sehr wichtig. Wenn andere Faktoren nicht berücksichtigt werden, und wählen Sie den ungeeigneten Heizkörper, der den gegenteiligen Effekt bewirkt. Wir bieten unseren Kunden professionelle, effiziente und schnelle maßgeschneiderte Dienstleistungen. Das Ingenieurteam von Sinda Thermal hilft Ihnen jederzeit gerne weiter, wenn ein Kunde einen Produktvorschlag für eine thermische Lösung benötigt.
