Hochleistungs-LED-Thermodesign
Obwohl Hochleistungs-LEDs viele Vorteile wie Energieeinsparung und Umweltschutz haben, kann aufgrund ihrer hohen Leistung gleichzeitig eine große Menge an erzeugter Wärme leicht zum Verfall der Lichtquelle führen, da sie nicht rechtzeitig abgeführt werden kann , und die Lebensdauer wird durch Überhitzung der Chips stark verkürzt, was die Ingenieure von Hochleistungs-LED-Lampen verblüfft.
Das Wärmemanagement von Hochleistungs-LED-Lampen umfasst hauptsächlich drei Aspekte: Chipebene, Verpackungsebene und Wärmeableitungsebene der Systemintegration. Unter ihnen ist der Chip die Hauptheizkomponente, seine Quanteneffizienz bestimmt die Heizeffizienz und das Substratmaterial bestimmt die Wärmeübertragungseffizienz des Chips nach außen; Bei Verpackungen wirken sich Verpackungsstruktur, Material und Prozess direkt auf die Wärmeableitungseffizienz aus; Die systemintegrierte Wärmeableitungsebene ist der sogenannte externe Kühlkörper, der hauptsächlich Aluminium-Extrusion, Heatpipe, Lüfter, Dampfkammer usw. umfasst.

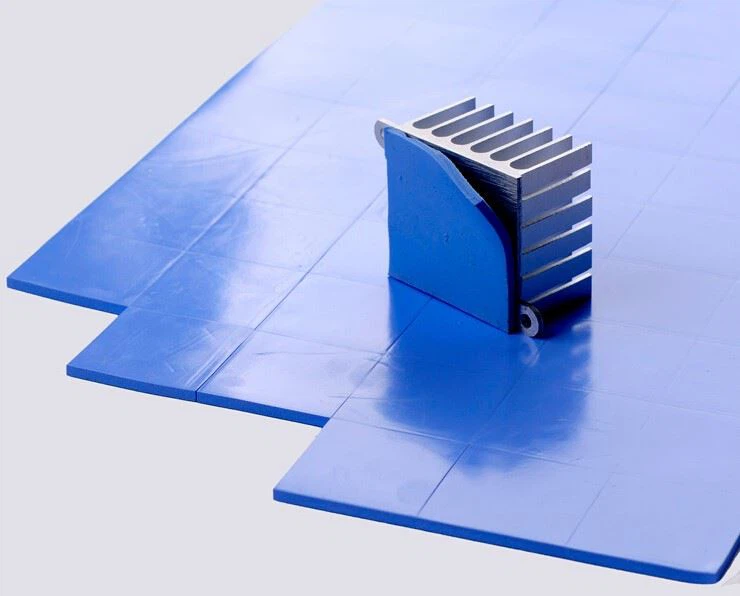

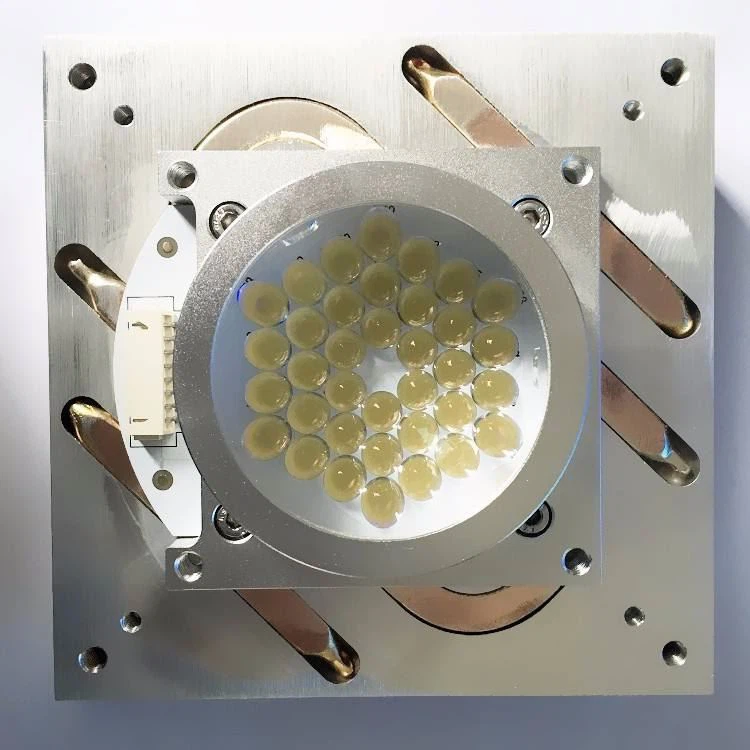

Zu den wichtigsten Wärmetechnologien von Hochleistungs-LEDs gehören Extrusionskühlkörper, Heatpipe-Kühlkörper, Dampfkammer, Wärmeleitpad, Wärmeleitpaste usw. Bei der Konstruktion der Wärmeableitungsstruktur von Hochleistungs-LED-Lampen sollte ein guter Wärmeleitkanal vorhanden sein Reduzieren Sie den Wärmewiderstand zwischen Leiterplatte, Wärmeleitmedium und Kühlkörper, erhöhen Sie die effektive Kontaktfläche zwischen ihnen, wählen Sie eine geeignete Wärmeleitfähigkeit und ein höheres Wärmeleitmedium, um t . zu beschleunigendie Effizienz der Wärmeleitung.
Der natürliche Konvektionswärmeableitungsmodus der Hochleistungs-LED erfordert auch eine effektive Wärmeableitungsfläche. Daher sollte die Wärmeaustauschfläche der Außenwand des Kühlkörpers entsprechend vergrößert werden. Darüber hinaus sind beim Spritzen unterschiedlicher Lackfarben die Spritzdicke sowie die Wärmeleitfähigkeit und Wärmestrahlungsleistung dieser Art von Lackfarbe zu berücksichtigen. Im Allgemeinen verwenden wir die Rippenstruktur, um die Wärmeableitungsfläche des Kühlers zu erhöhen.
Das Netzteil erzeugt auch Wärme, da das Netzteil von Glühbirne und Scheinwerfer im Allgemeinen innerhalb des Lampenhohlraums platziert ist. Zur Kühlung des Netzteils kann wärmeleitendes PAD oder Wärmeleitpaste verwendet werden.
Darüber hinaus ist Wärmestrahlung eine Art Wärmeübertragung, die von allen Objekten zu jeder Zeit durchgeführt wird, und die Strahlungsintensität verschiedener Materialien ist unterschiedlich. Generell ist die Strahlungsintensität von kalten Objekten geringer als die von warmen Objekten und die von rauen Objekten größer als die von glatten Objekten. Der Strahlungswärmeübergang von Leuchtmittel und Strahler ist gering und kann annähernd vernachlässigt werden.
Aus der obigen Einführung ist ersichtlich, dass die Wärmeableitung von Hochleistungs-LED-Lampen nicht nur ein angemessenes Design der Wärmeableitungsstruktur aufweisen sollte, sondern auch geeignete Wärmeleitungsschnittstellenmaterialien für unterschiedliche Leistungen, unterschiedliche Strukturen und unterschiedliche Lampen auswählen sollten.
